¿Qué es exactamente SPMT, el medio de transporte más fuerte en la tierra? Parte 2

SPMT se puede configurar con los siguientes tres tipos de ejes de péndulo

1. Eje de péndulo conducido: con motor hidráulico, puede obtener energía de la unidad de alimentación PPU para conducirSPMT;

2. Eje de inclinación del tipo de freno: sin capacidad de conducción, con dispositivo de frenado de aire comprimido;

3. Eje de péndulo conducido: no tiene capacidad de conducción ni dispositivo de frenado y solo puede hacer un seguimiento.

2. remolques modulares autopropulsados ​​- PPU PPU de unidad de potencia

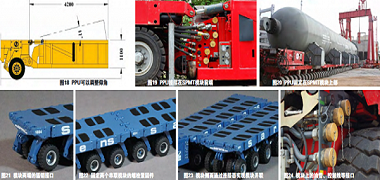

PPU (unidad de paquete de potencia) es la fuente de alimentación de SPMT y un módulo independiente. Hay varios agujeros de elevación en la parte superior de la grúa para facilitar el levantamiento de la grúa; Se puede ver que hay cuatro ruedas universales en la parte inferior, lo cual es conveniente para que la PPU se mueva de forma independiente. En general, la PPU está colgada en la parte delantera del módulo SPMT, y los dos conectores en el borde superior están equipados con dispositivos hidráulicos. A través de la expansión y la contracción, la PPU se puede inclinar en 11 ° como máximo, y se puede evitar que la PPU toque el suelo cuando el SPMT sube cuesta arriba. El modelo utiliza hábilmente la rotación del tornillo para simular la expansión y la contracción del dispositivo hidráulico, y PPU puede ajustar perfectamente el ángulo de elevación en el modelo. En la aplicación práctica, la PPU también se puede fijar por encima del módulo SPMT, lo que a menudo se debe a la consideración de reducir la longitud total de SPMT.

Los componentes centrales de PPU están compuestos de motor diesel, bomba hidráulica, panel de control, etc. Si bien PPU está conectado con el módulo SPMT, también incluye el acoplamiento de tubería de aceite hidráulico, tubería de aire comprimido, línea de control, etc. Las unidades de motor diesel la bomba hidráulica y transmite la potencia hidráulica al motor hidráulico que conduce el eje inclinado en el módulo SPMT a través del tubo de aceite, para que el SPMT funcione. Una PPU no se usa necesariamente para conducir un módulo SPMT, sino que también puede conducir múltiples módulos al mismo tiempo. Estos módulos deben conectarse con PPU con tubería de aceite hidráulico, etc.
