Cómo realizar el ajuste telescópico de la longitud y el ancho del marco del semirremolque de lecho bajo

Descripción de los semi trailers de bajo cargador

Los semirremolques bajos en la cama plana generalmente se usan para transportar vehículos pesados ​​(como tractores, autobuses, vehículos especiales, etc.), vagones de ferrocarril

Vehículos, maquinaria minera, maquinaria forestal, maquinaria de construcción (como excavadoras, excavadoras, cargadores, adoquines, grúas, etc.) y otros bienes de servicio pesado, cuanto más bajo sea el centro de gravedad, mejor será la estabilidad y la seguridad, y el Transporte de bienes ultra altos y la capacidad de pasar obstáculos sobre el horario.

El semirremolque plano bajo generalmente adopta un marco de tipo de haz cóncavo (o tipo de pozo), es decir, la sección delantera del marco es un cuello de cisne (el pin de tracción de la sección frontal del cuello de cisne está conectado a la silla de tracción en el tractor, y el extremo trasero del cuello de cisne está conectado al marco del semirremolque. Conectado), la sección central es la plataforma de carga (la parte más baja del marco) y el extremo trasero es el marco de la rueda (incluidas las ruedas).

El marco del semirremolque de lecho bajo existente es principalmente una estructura integral, y la longitud y el ancho del marco no se pueden ajustar.

Sin embargo, cuando el equipo de transporte del semirremolque es demasiado largo o demasiado corto, cuando el equipo de transporte del semirremolque es demasiado ancho, el marco no se puede ajustar adecuadamente.

Para superar los defectos mencionados anteriormente de la técnica anterior, hay un telescópico semirremolque de lecho bajo, que resuelve principalmente el problema de cómo realizar el ajuste telescópico de la longitud y el ancho del marco del semirremolque de lecho bajo.

El semirremolque retráctil de la cama baja pertenece al campo técnico de los semirremolines e incluye una cabeza y un marco. El marco incluye una primera placa de soporte, una segunda placa de soporte, una barra de soporte, una ranura, un primer cilindro servo eléctrico, una cavidad de instalación y una primera placa de soporte. Tres placas de soporte, la pared interna de la cavidad de instalación está provista de una serie de cilindros de segundo servo eléctrico, la pared exterior de la tercera placa de soporte se extiende al exterior de la cavidad de instalación con una placa de límite, el interior de la segunda placa de soporte se proporciona con una serie de toboganes en la parte inferior de la cavidad de instalación, la tercera placa de soporte que la parte inferior de la placa de soporte está provista de una barra deslizante coincidente con el canal, y la parte inferior de la rampa está provista de varios agujeros de drenaje. Este diseño puede ajustar telescópicamente la longitud del marco y el ancho del marco, que es conveniente y rápido de operar, puede manejar una variedad de situaciones diferentes, tiene una mejor aplicabilidad y puede fortalecer la estabilidad del ajuste telescópico del tercer. Placa de soporte, el líquido que ingresa a la cavidad de instalación se puede descargar, lo que puede evitar la acumulación de agua en la cavidad de instalación y prolongar la vida útil del marco.

Al establecer la primera placa de soporte, la segunda placa de soporte, la barra de soporte, la ranura, el primer cilindro de servo eléctrico, la cavidad de instalación, la tercera placa de soporte y el segundo cilindro de servo eléctrico, la longitud del marco se puede ajustar telescópicamente, que puede darse cuenta del ancho del marco se ajusta telescópicamente, lo cual es conveniente y rápido de operar, y puede hacer frente a una variedad de situaciones diferentes, con una mejor aplicabilidad.

Al organizar la rampa, la barra deslizante y el orificio de drenaje, se puede fortalecer la estabilidad del ajuste telescópico de la tercera placa de soporte, se puede evitar el líquido que ingresa a la cavidad de instalación, se puede evitar la acumulación de agua en la cavidad de instalación, y la vida útil del marco puede prolongarse.

Principio de trabajo semi de los remolques bajos Lowder

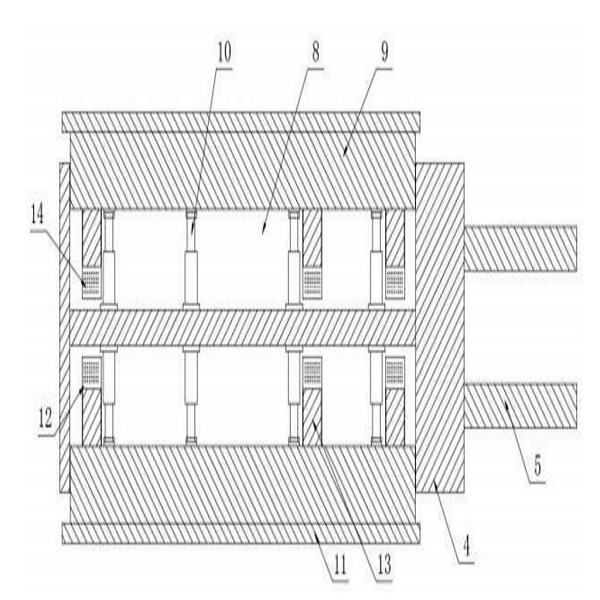

Al organizar la primera placa de soporte 3, la segunda placa de soporte 4, la barra de soporte 5, la ranura 6, el primer cilindro de servo eléctrico 7, la cavidad de instalación 8, la tercera placa de soporte 9 y el segundo cilindro de servo eléctrico 10, el La longitud de 2 se puede ajustar telescópicamente, lo que puede ser

Realice el ajuste telescópico del ancho del marco 2, que es conveniente y rápido de operar, puede tratar con una variedad de situaciones diferentes y tiene una mejor aplicabilidad;

Al organizar el canal 12, la barra deslizante 13 y el orificio de drenaje 14, se puede mejorar la estabilidad del ajuste telescópico de la tercera placa de soporte 9, se puede mejorar el líquido que ingresa a la cavidad de instalación 8, se puede descargar la acumulación de agua en la instalación Se puede evitar la cavidad 8.
