Estructuras principales de semirremolque.

Estructuras principales de remolques de cubierta plana comercial.

La figura anterior es el diagrama estructural del tablero de mama ordinario.semirremolque. De la figura, podemos ver los componentes principales y sus posiciones. El siguiente es un análisis detallado de estas partes:

1. Marco: el marco se compone principalmente de viga i-haz soldada de la viga, haz de soporte, viga de conexión, viga lateral, cabezal de bloqueo, dispositivo de conexión PIN de tracción, panel, etc.

Las vigas laterales son generalmente de acero de canal o piezas de flexión. En la actualidad, la mayoría de los remolques utilizan el canal de acero. Habrá más vigas laterales con partes de flexión de cuerpo ligero, porque los requisitos de fuerza no son demasiado grandes. El haz de soporte es la viga a través, y ahora la mayoría de ellos son vigas W (la figura anterior es W Vea como la viga a través). Solo el acero del canal de más de 10 # se utiliza para productos pesados.

2. parte superior

Para el vagón, la parte superior se refiere al riel, pórtico, etc. El tablero de mama se divide en placa plana y tablero corrugado vertical. El tablero corrugado vertical es un tablero típico, y su fuerza será mayor.

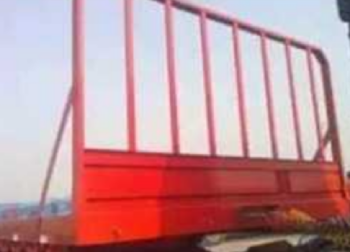

El pórtico también se puede llamar \"Front Block \". En general, si no hay un requisito especial, el fabricante será móvil y removible. Por lo tanto, para los bienes que a menudo tire de productos pesados ​​y son fáciles de deslizarse, el pórtico debe ser soldado y soldado, y luego se deben agregar dos tirones oblicuos.

3. PIN de tracción

El PIN de tracción es un componente importante que conecta el semirremolque y el tractor y con la fuerza de tracción, que está conectada con el asiento de tracción. Por lo general, se puede forjar de acero con estructura de aleación de cromo.

Para diferentes tonelados de carga, hay 50 # PIN de tracción y 90 # PIN de tracción. En general, está limitado al peso total de 50T trailer y bienes. Se usa 50 # PIN durante menos de 50T, 90 # PIN se usa durante más de 50T, y se utilizará 90 # PIN de tracción para el seguro durante más de 90t.

4. Sistema de suspensión.

La suspensión general de semirremolque adopta una placa de acero no independiente que estampa una suspensión rígida, que se compone de soporte de resorte de placa de acero y suspensión, que se utiliza para soportar la carga y reducir el impacto de la carga dinámica de vehículos y carga.

Debido a diferentes usos de vehículos especiales, existen diferentes requisitos para el diseño de la suspensión. Hay cuatro tipos de suspensión comúnmente usados: suspensión balanceada de hojas tándem, suspensión de punto único, suspensión de aire y suspensión rígida (una línea y dos ejes).

5. Pieza de viaje

El eje de semirremolque es un eje de soporte, principalmente, incluido el puente de Guangdong Fuhua, BPW Bridge, York Bridge y Anqiao en China. Entre ellos, Guangdong Fuhua Bridge es muy popular. El eje está conectado con el marco a través de la hoja de resorte de las hojas y el dispositivo de la suspensión para soportar y transfiere la fuerza de carga entre el marco y las ruedas.

Los anillos de acero y los neumáticos son equivalentes a los zapatos para caminar. Los anillos de acero y los neumáticos deben coincidir de acuerdo con las normas.

6. Sistema eléctrico

El sistema eléctrico del remolque está compuesto por siete zócalo central, cable, circuito de gas y varias lámparas, que se utilizan para iluminación, advertencia de seguridad y suministro de aire para frenar.

7. Dispositivo de soporte

El dispositivo de soporte del remolque se utiliza principalmente para soportar el remolque cuando se desacoplan, que se compone de informes, soportes de conexión, etc. Hay muchas marcas. York, Pasmark, Fuhua y Jost son buenas piernas. Hay muchas marcas que no se pueden ver, porque son demasiado buenas y fáciles de fabricar, ¡y generalmente no se romperán!

8. Dispositivos de protección

El dispositivo de protección del remolque consiste en la protección lateral y la protección trasera para proteger a los peatones y otros vehículos de subirse al semirremolque.

Otros accesorios en el semirremolque incluyen caja de herramientas, bastidor de neumáticos de repuesto, pórtico, inserto de pila, etc. También hay algunos accesorios pequeños, como un aprieto de la cuerda, gancho de la cuerda y otros accesorios altamente funcionales, que deben seleccionarse de acuerdo con ellos. Tipos de bienes.
