Introducción al trailer de la cuchilla del molino de viento

Windmill Blade Trailer es una subdivisión de vehículos de uso especial. Se utiliza principalmente para transportar cuchillas de energía eólica. Es un semirremolque. Debido a que es súper largo, generalmente adopta una estructura de extracción, con múltiples secciones en la parte delantera y una sección en la parte trasera. Debido a que todo el vehículo es largo, la dirección de control hidráulico generalmente se usa. El sistema del puente tiene una estructura de cuatro puentes de dos líneas y una estructura de puente de tres vías.

Hay tres tipos de vehículos de transporte de cuchillas de viento:

Semirrailer de tipo extracción ordinario, semirremolque de tipo eje y semirremolque de tipo ascensor.

① El vehículo de transporte de cuchilla de viento de tipo extracción ordinario es algo similar al vehículo de transporte de bajo nivel, pero su haz principal adopta un diseño de caja de hebilla, y el haz principal se puede extraer para ajustar la longitud del vehículo para adaptarse al transporte del transporte de cuchillas de viento de diferentes longitudes. Se entiende que la longitud máxima del vehículo de transporte doméstico de la cuchilla del ventilador puede alcanzar los 50 metros. La característica más importante del semirremolque es que es muy larga y tiene la función de la expansión y la contracción longitudinales. Porque el modelo súper largo aumenta enormemente la dificultad de girar. Para superar la dificultad de conducir en curvas, los semirremolques generalmente están equipados con sistemas de dirección hidráulica.

② La mayor diferencia entre el semirremolque de la cuchilla de tipo eje y el vehículo de transporte de cuchillas de viento ordinarios es que el chasis adopta un diseño de eje hidráulico, lo que hace que la plataforma de carga del vehículo de transporte de cuchillas sea más baja y la dirección más flexible.

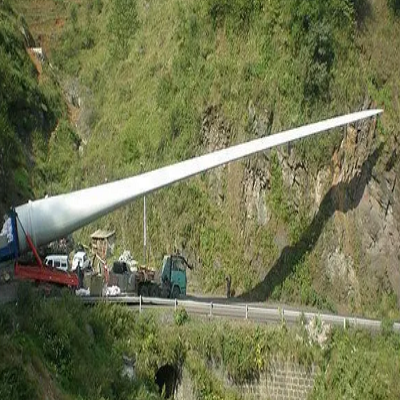

③ Levantando el semirremolque, también llamado vehículo de elevación de energía eólica, también llamado vehículo de transferencia de cuchillas, vehículo de elevación de montaña. El vehículo de transporte de cuchillas equipado con un dispositivo de elevación hidráulico se usa principalmente para el transporte de cuchillas en áreas montañosas. En el caso de las carreteras planas, las cuchillas se transportan planas. Cuando el radio de giro sea pequeño en áreas montañosas, use el dispositivo de elevación para elevar la altura de la carga (generalmente de 5-10 m de altura), acorta la longitud del vehículo y de los obstáculos de derivación. Se adopta el chasis autopropulsado integrado con el cuerpo, y el chasis del cuerpo del automóvil y el marco giratorio están conectados por un rodamiento de giro. El marco puede girar 360 ° en el chasis del cuerpo del automóvil, y se puede ajustar y girar automáticamente en áreas montañosas; El marco giratorio tiene una función telescópica, y la longitud del marco giratorio se puede ajustar cuando el camino es duro; Cuando es áspero, las palas del ventilador, que son seis veces más largas que el cuerpo del vehículo, se pueden elevar desde el nivel a una altura de 60 ° para facilitar el paso suave del vehículo de transporte; Hay cuatro conjuntos de puentes de equilibrio de apoyo hidráulico. Cuando la superficie de la carretera tiene una pendiente, el sensor de equilibrio controla el equilibrio de accesorios hidráulicos puentes para ajustar el equilibrio del cuerpo del vehículo. Cada conjunto de puentes de balance de accesorios hidráulicos está equipado con cuatro ruedas y ocho neumáticos. Cuatro conjuntos de equilibrio de accesorios hidráulicos, el puente puede hacer que los ocho neumáticos sean contactados con el suelo, para que los ocho neumáticos puedan soportar la fuerza de manera uniforme sin deslizarse.

El vehículo de transporte autopropulsado para generadores impulsados ​​por el viento y las montañas de hojas de viento incluye un cuerpo de automóvil y un mecanismo de caminar. El cuerpo del automóvil incluye un chasis del cuerpo del automóvil y un marco giratorio; El marco giratorio se instala en el chasis del cuerpo del automóvil a través de un rodamiento de giro; CAB, motor, bomba de aceite hidráulico, tanque de aceite hidráulico, tanque de aceite diesel y compresor de aire, se instalan dos grupos de cilindros de elevación hidráulica en la superficie superior del extremo frontal del marco giratorio y las cuchillas del ventilador están dispuestas entre los grupos de cilindros de elevación hidráulica para arreglar la abrazadera; La porción trasera del marco del vehículo giratorio está provista de un cuerpo de automóvil telescópico deslizante, la cola del cuerpo del automóvil telescópico deslizante está equipada con una base de la cuchilla del ventilador a través de un eje de alfiler, y una brida de conexión de cuchilla del ventilador se instala en el extremo frontal del delantero La base de la cuchilla del ventilador. Se puede utilizar como una herramienta de transporte especial para la industria de la energía eólica. Puede resolver el problema de que los tractores tradicionales son difíciles de ir cuesta arriba y no pueden caminar en montañas resistentes, y puede garantizar la seguridad del transporte de equipos de cuchilla de viento.
