Características y métodos de ensamblaje y depuración de vehículos de transporte hidráulico manual

Hay muchos nombres para el manual camiones de transporte hidráulico, incluidos camiones de transporte, montacargas y vacas molidas. Se puede ver en centros comerciales, parques de logística, supermercados, empresas de mudanza y otros lugares. Los vehículos de transporte hidráulico manual tienen muchas características que aseguran su rendimiento básico.

Los vehículos de transporte de la persistencia generalmente usan bombas integradas, que son de mayor calidad y precios relativamente altos. El grosor de la placa de acero es de aproximadamente 4 mm para vehículos de transporte hidráulico manual de 3 toneladas de alta calidad. Las ruedas se dividen en ruedas PU y ruedas de poliuretano, que se usan en diferentes lugares.

Los métodos de ensamblaje y depuración para vehículos de transporte hidráulico manual son los siguientes:

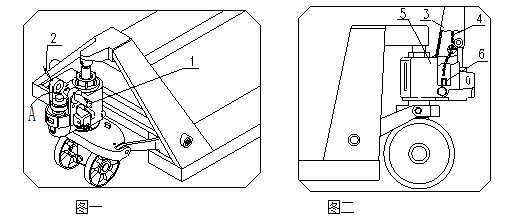

1. Consulte la Figura 1 y extraiga el eje del alfiler 1.

2. Inserte el mango 3 en la posición A y conecte el mango 3 con el cuerpo de la bomba 5 con el pin 1.

3. Luego, fije el pasador elástico 2 a través del eje del pasador 1.

4. Pase la cadena 4 en el mango a través del orificio en el medio del eje del alfiler 1. Vea la Figura 2

5. Cuelgue los tornillos y las tuercas al final de la cadena 4 en el surco de la placa de palanca 6. Ver Figuras 2 y 4

6. Tire de la manija 3 como se muestra en la Figura 3, extraiga el pin 7 y almacene el pin 7 correctamente para el uso futuro al reemplazar el mango. Ensamblaje completado

Depuración de vehículos

1. Después de ensamblar el vehículo, intente agitarlo con el mango y opere la perilla de control 10 en diferentes engranajes para ver si el vehículo se mueve hacia arriba, neutral y hacia abajo normalmente. Ver Figura 5

2. El tornillo 9 en la Figura 4 se usa para ajustar la condición del vehículo. Cuando el cuerpo del automóvil se eleva e inmediatamente desciende, puede girar un poco el tornillo 53 en sentido antihorario y probar el automóvil nuevamente hasta que se levante normalmente. Si el cuerpo del automóvil no puede descender después del aumento, puede girar un poco el tornillo 9 en el sentido de las agujas del reloj y probar el automóvil nuevamente hasta que pueda descender normalmente. La tuerca del hexágono externo 8 en el tornillo 9 se usa para fines de bloqueo y debe aflojarse antes del ajuste. Después del ajuste, debe bloquearse firmemente
